【入荷待ち】X-LAB(エックスラボ)
Frame AD9 2026

AD9 フレームセット
[*ハンドルバーは付属しません]

東レT1100カーボンと最先端CFD解析+風洞実験で極限まで磨き上げたエアロダイナミクスを備える、X-LAB最速のワールドツアー・エアロロード

【入荷待ち】X-LAB(エックスラボ)
Frame AD9 2026

AD9 フレームセット
[*ハンドルバーは付属しません]

東レT1100カーボンと最先端CFD解析+風洞実験で極限まで磨き上げたエアロダイナミクスを備える、X-LAB最速のワールドツアー・エアロロード

¥396,000 (税込)

+
閾値: 3 | バリエーション: , - 在庫数: 在庫管理なし
サイズ

XS, S, M, L, XL

カラー

Italian Champion Edition, Laboral Kutxa Women-Team Replica, South Africa Champion Edition, XDS 30th Anniversary Edition, XDS Astana-Team Replica, XDS China Team Replica

AD9

WorldTour championship aerodynamics, engineered to stay ahead.

東レT1100カーボンと最先端CFD解析+風洞実験で極限まで磨き上げたエアロダイナミクスを備える、X-LAB最速のワールドツアー・エアロロード

*フレームセットにはハンドルバーは付属しません。

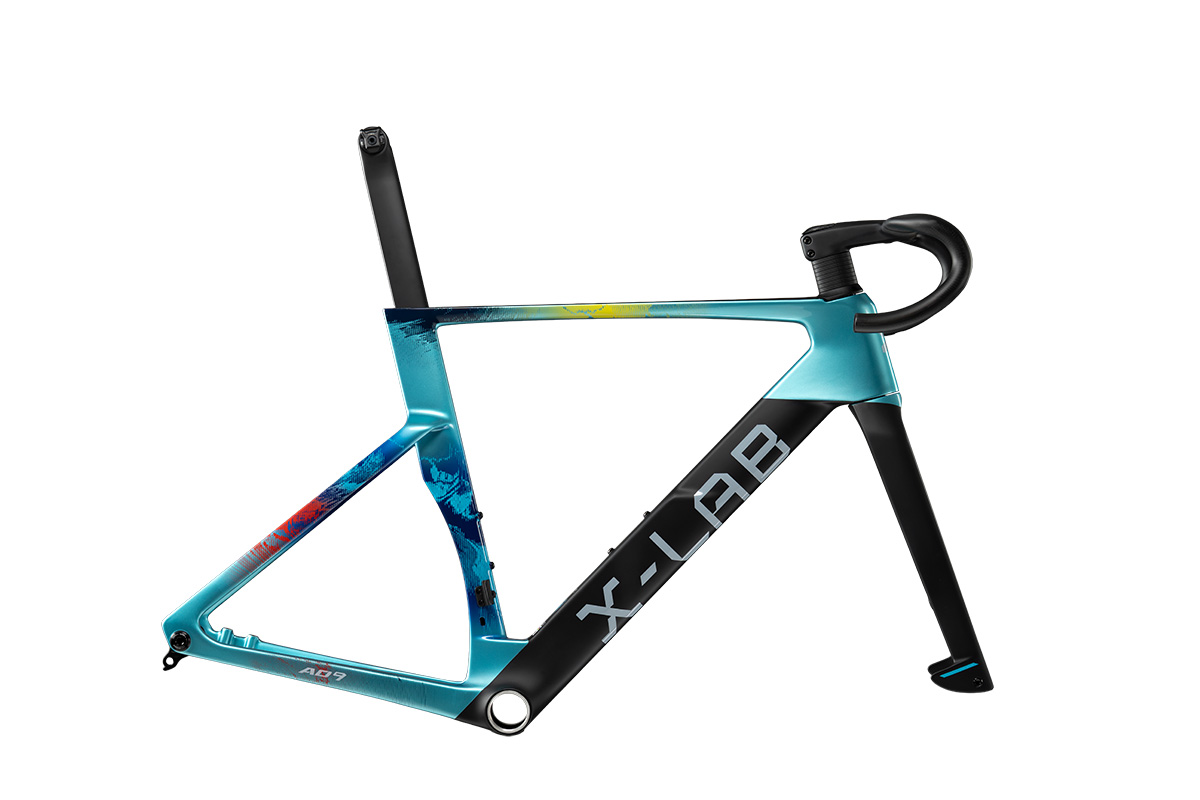

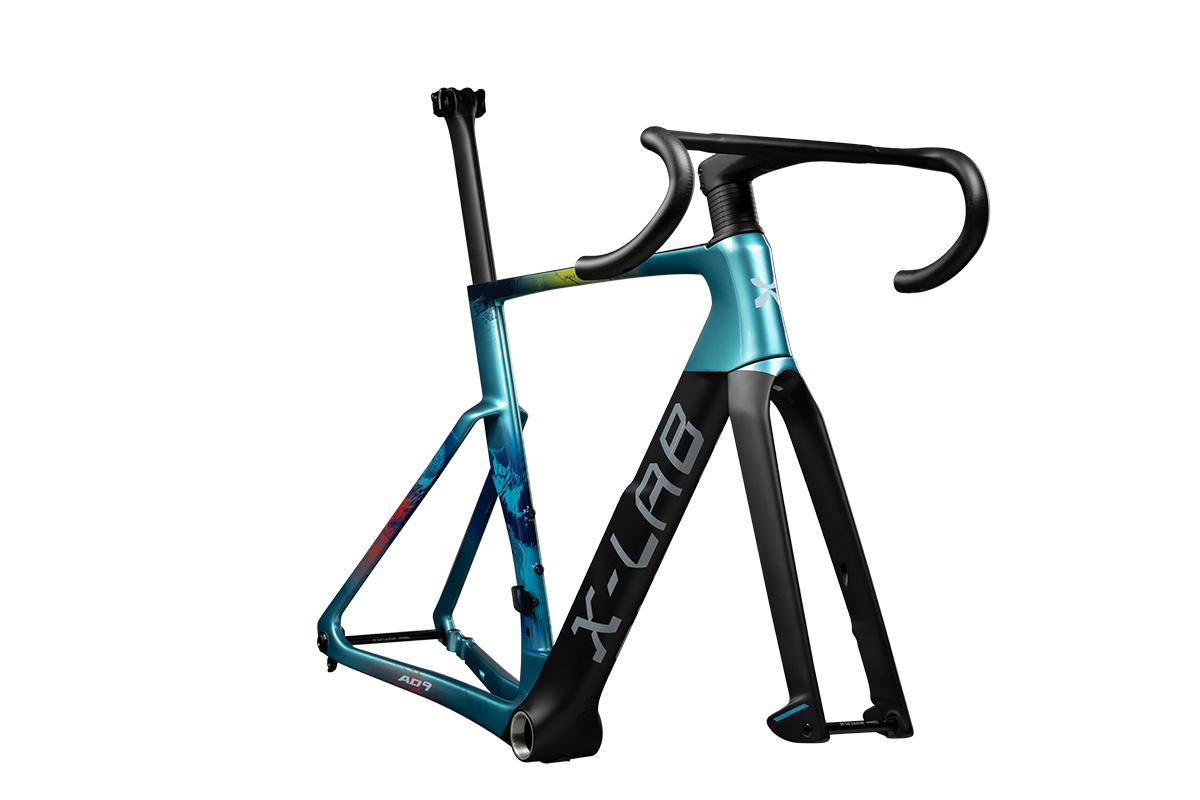

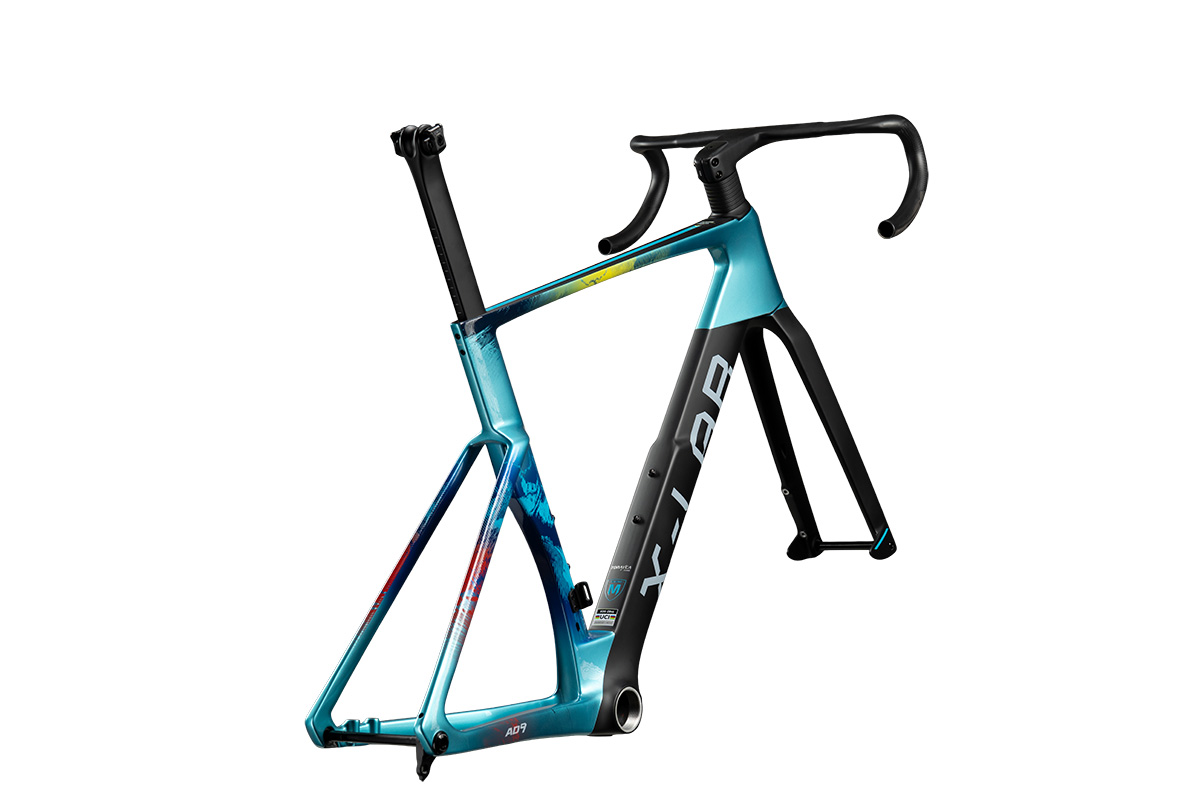

Astana-Team Replica

Frame-AD9_XDS-Astana-Team-Replica_X-LAB_2026_2.6

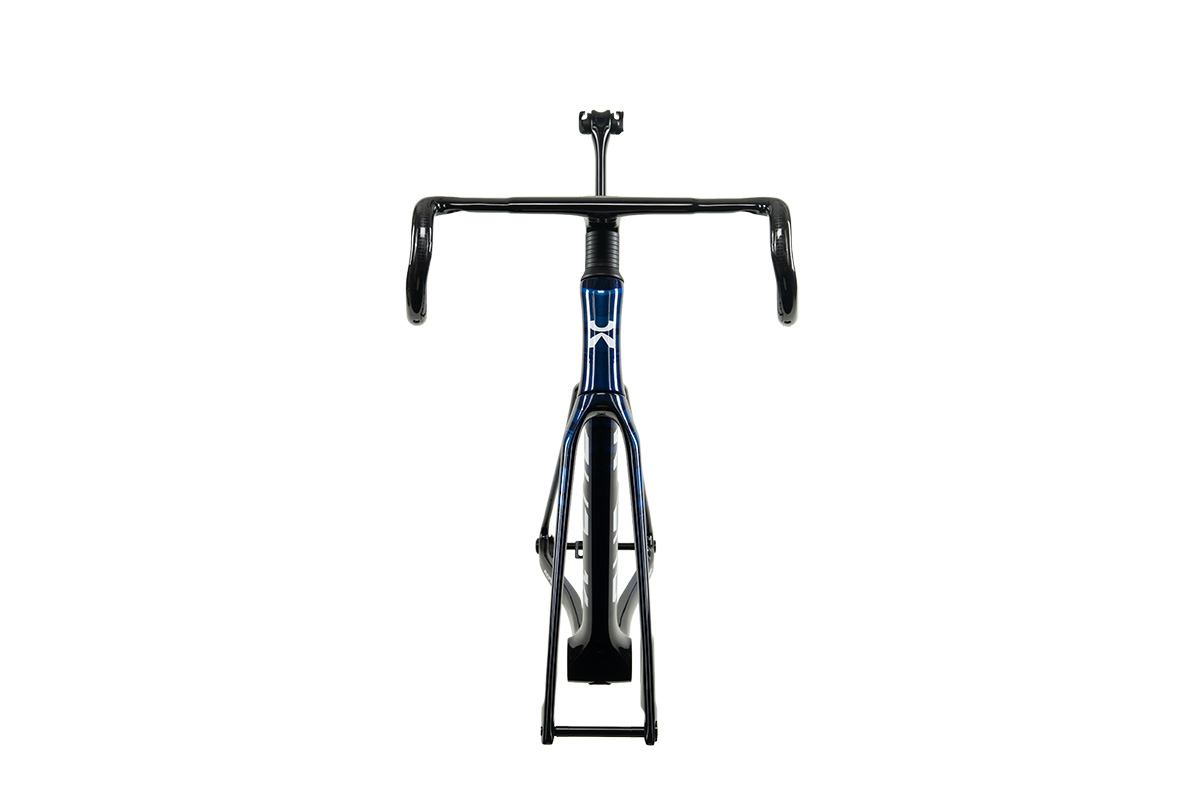

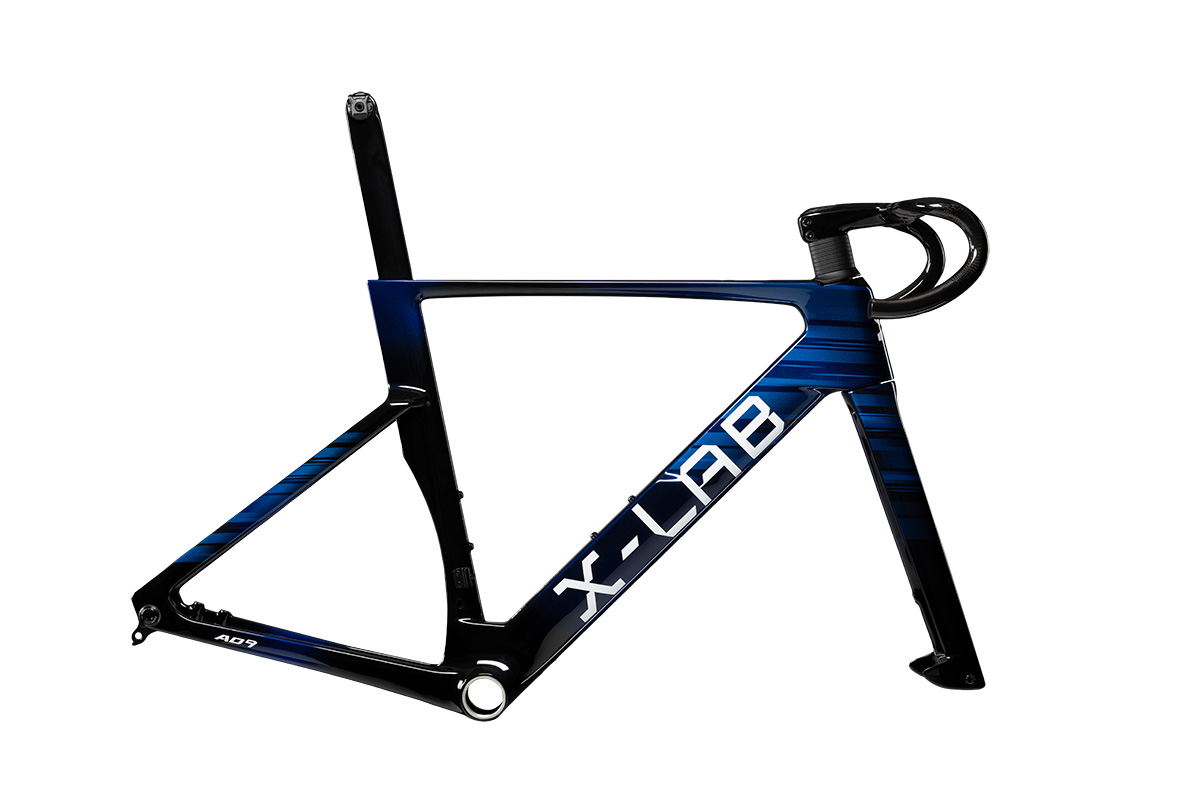

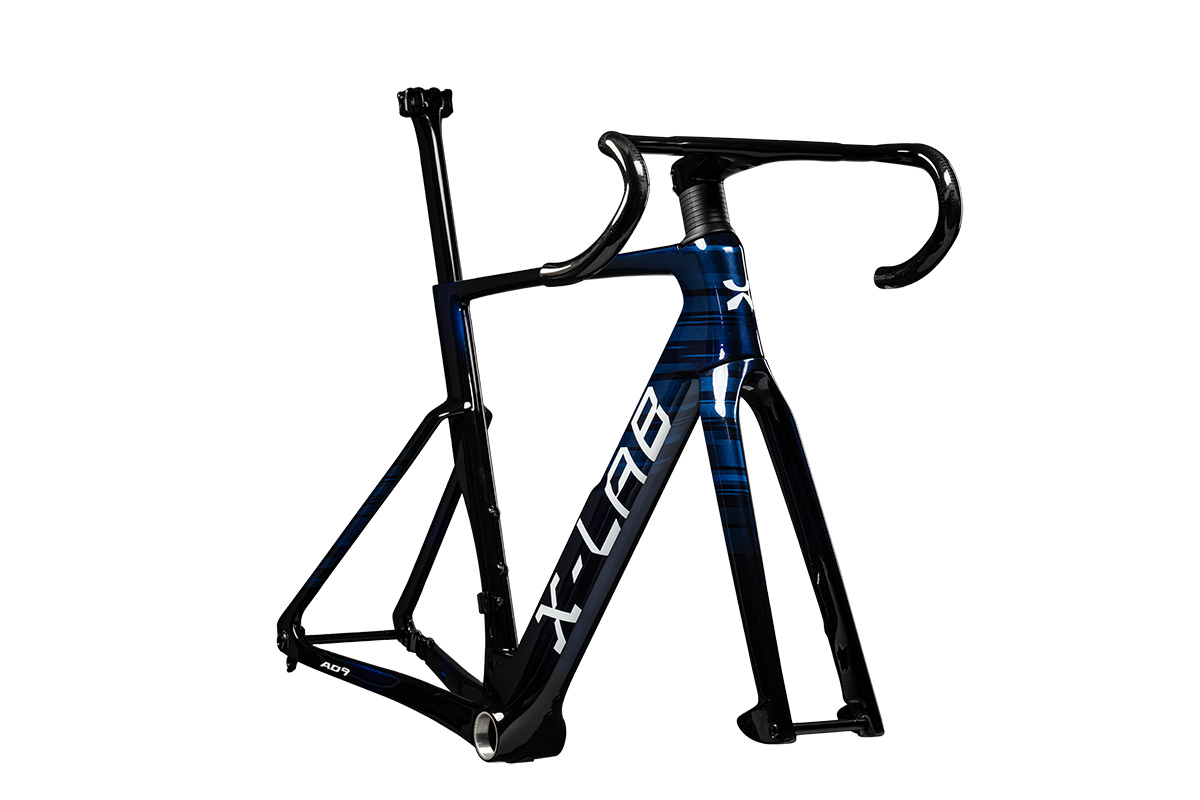

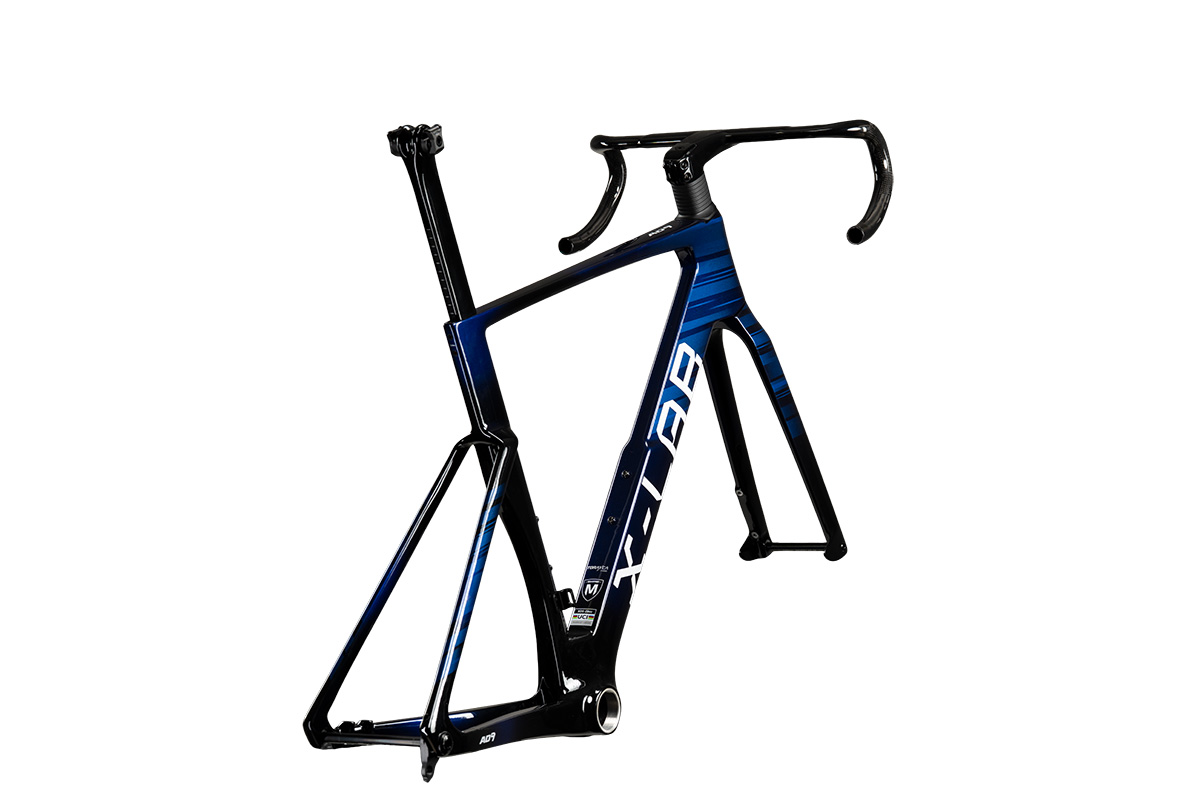

China Team Replica

Frame-AD9_XDS-China-Team-Replica_X-LAB_2026_2.9

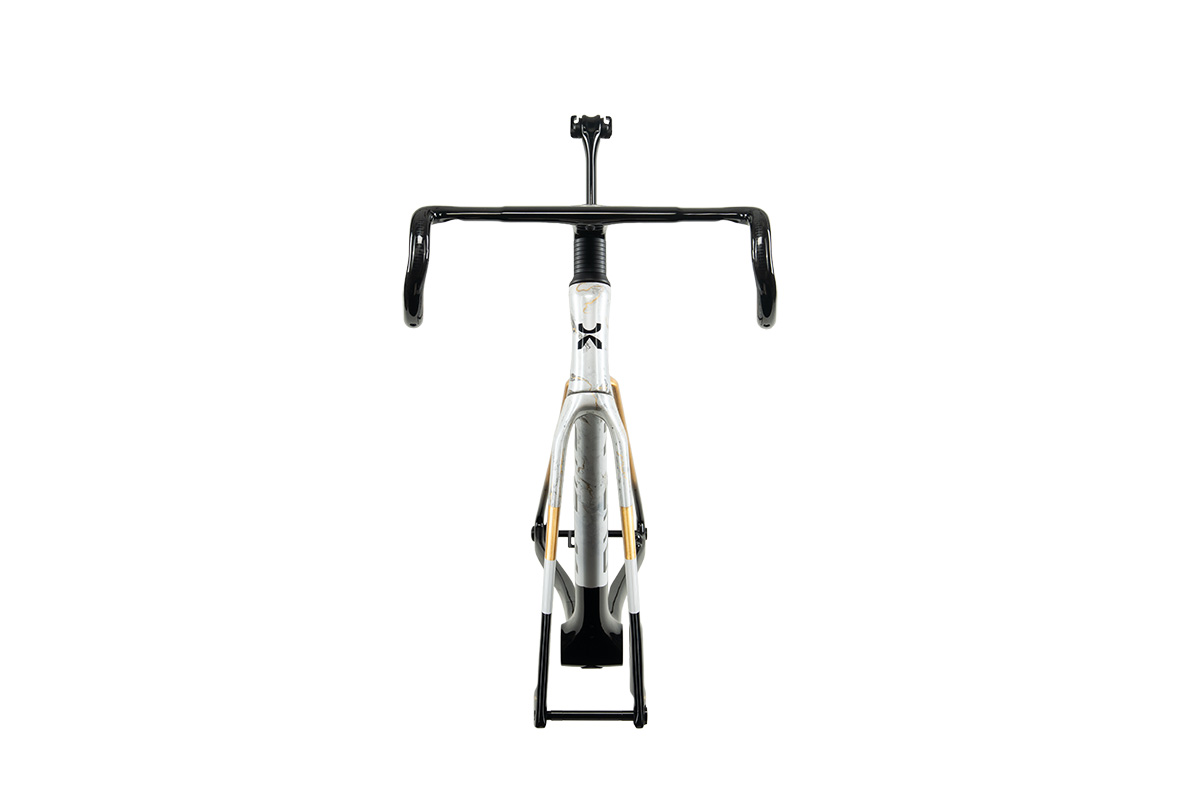

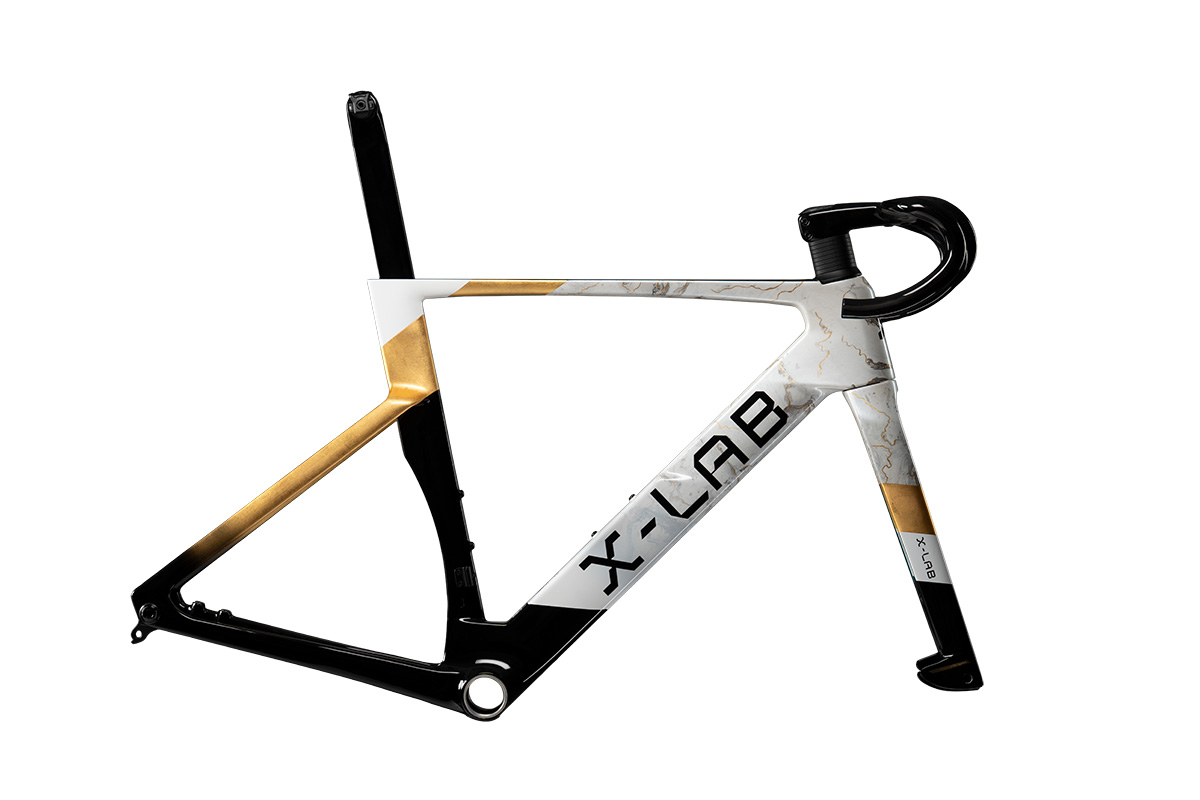

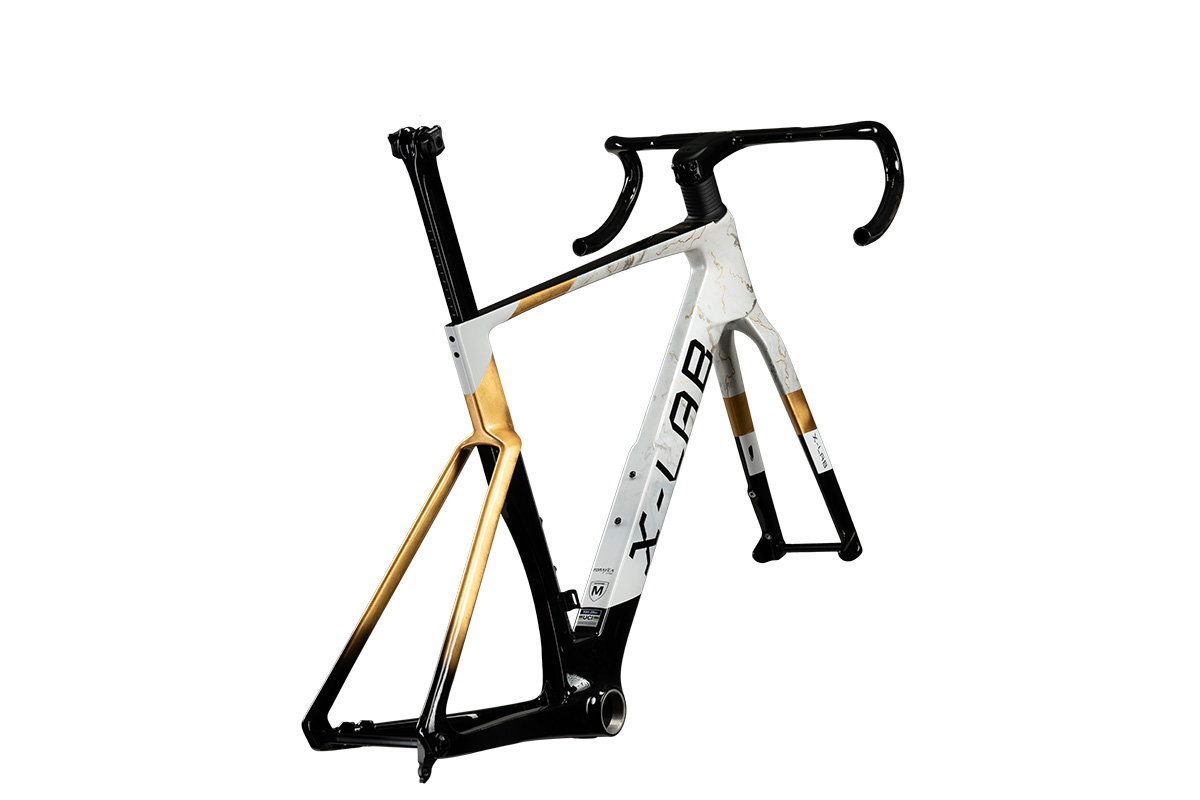

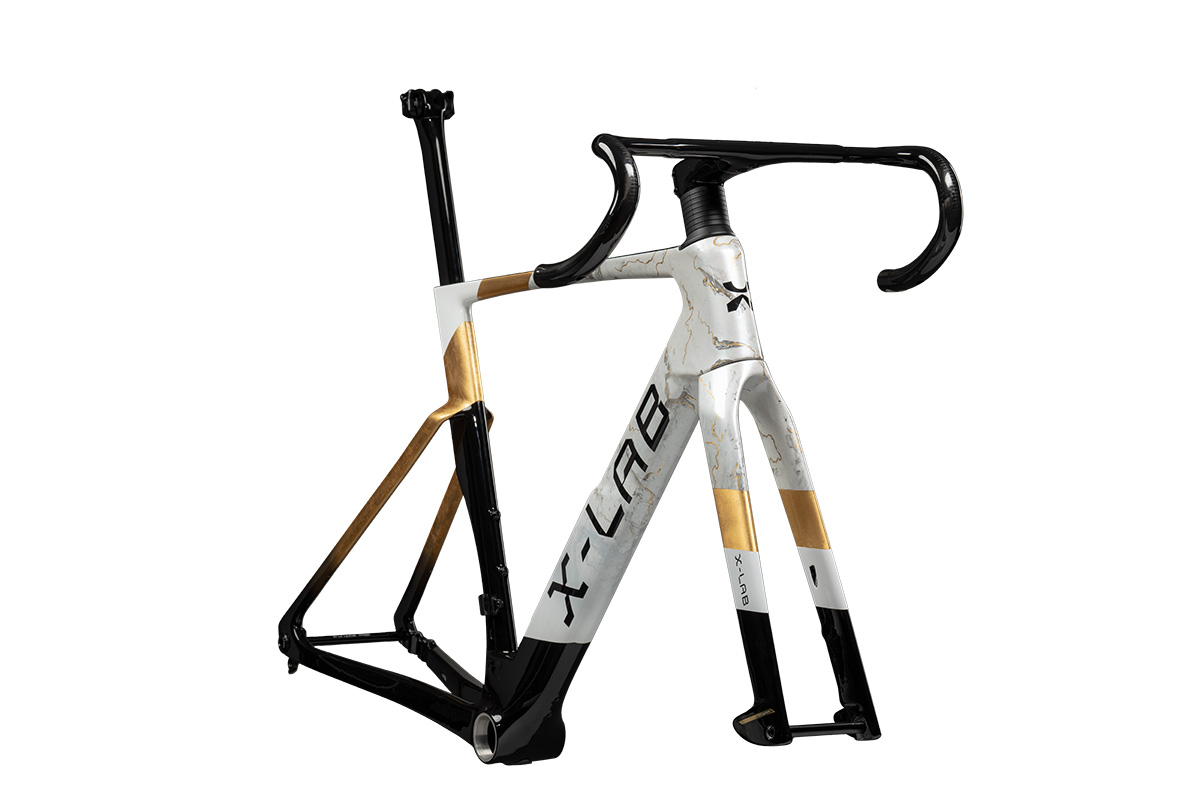

30th Anniversary Edition

Frame-AD9_XDS-30th-Anniversary-Edition_X-LAB_2026_2.10

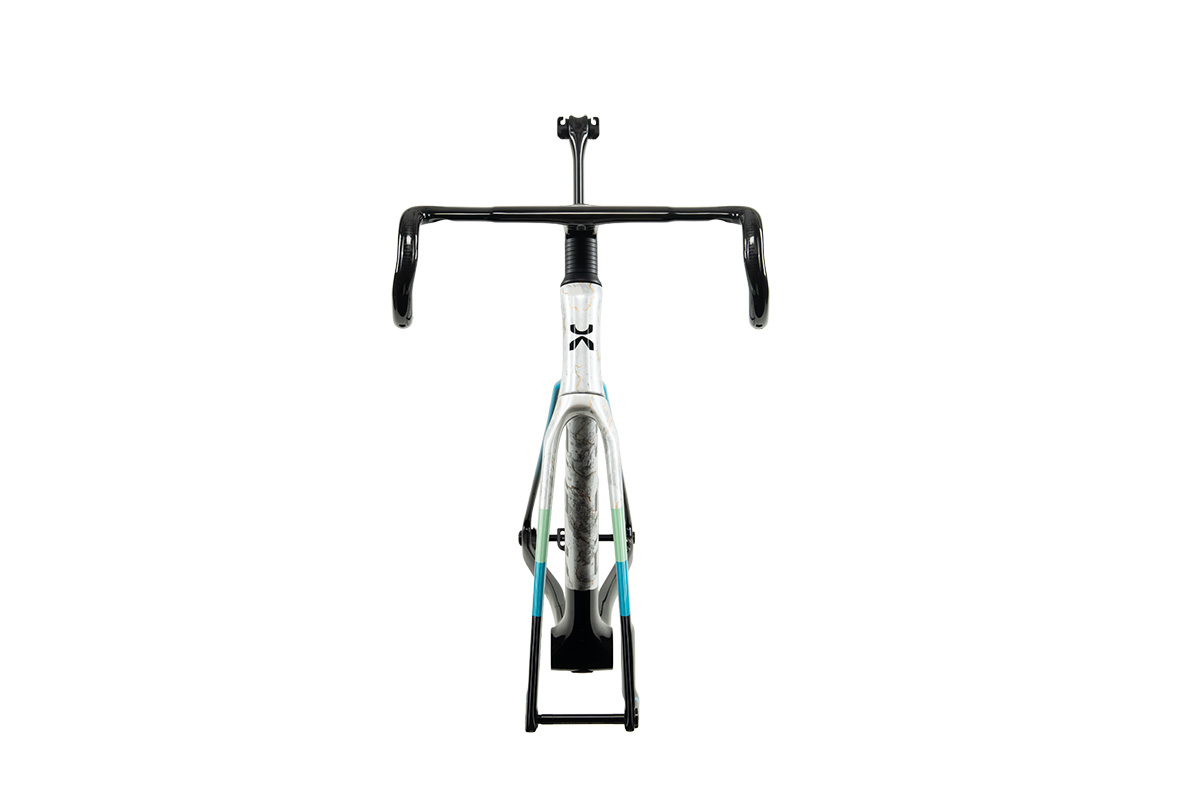

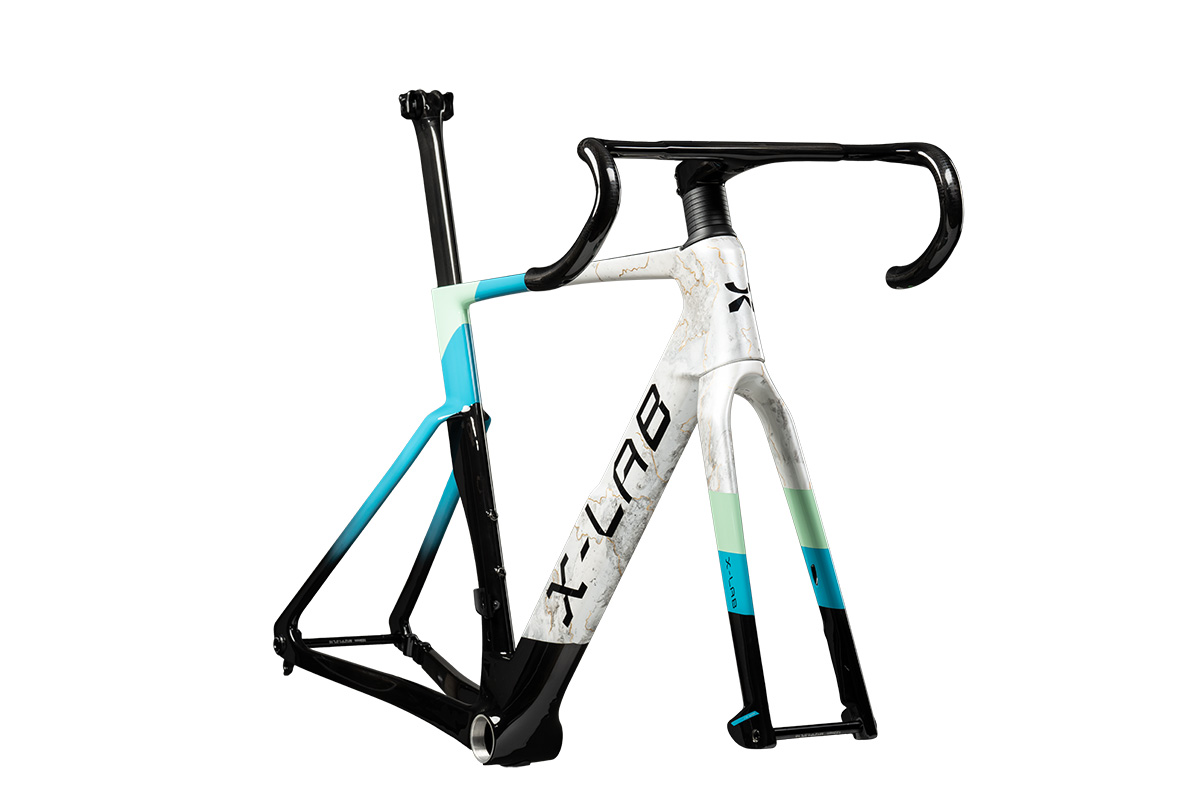

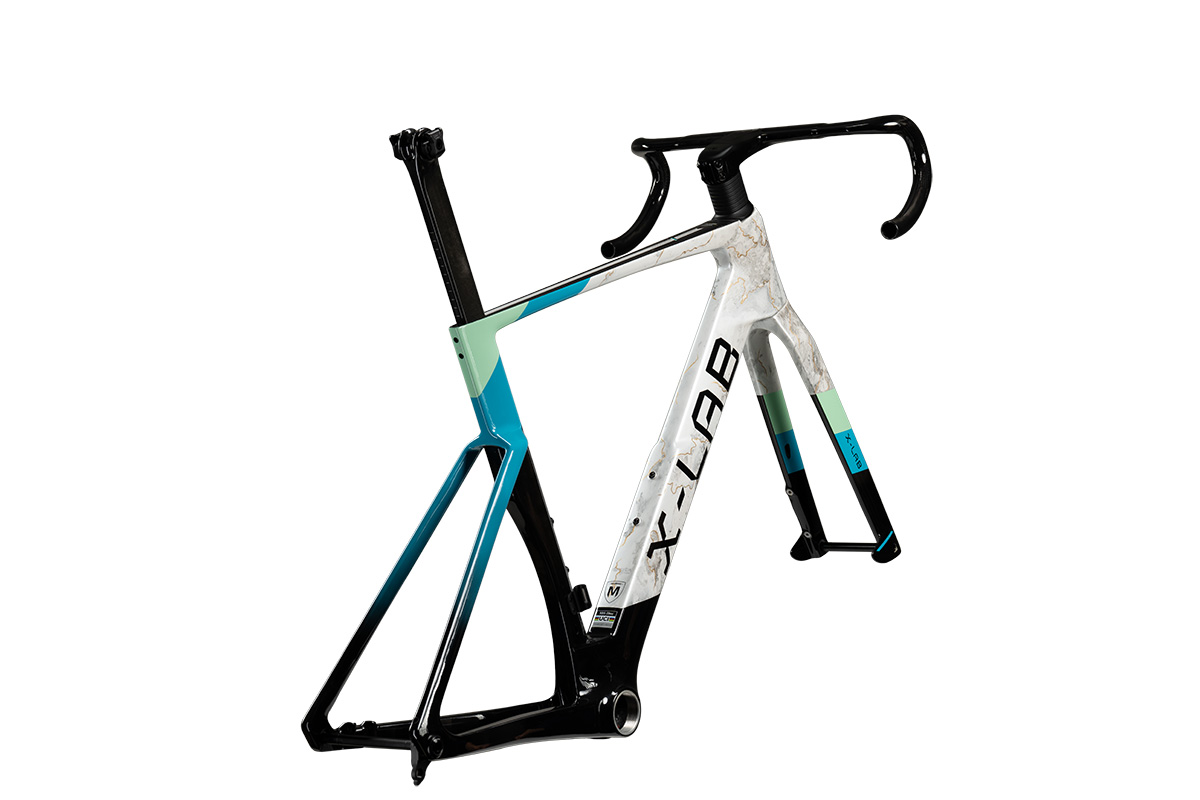

South Africa Champion Edition

Frame-AD9_South-Africa-Champion-Edition_X-LAB_2026_2.13

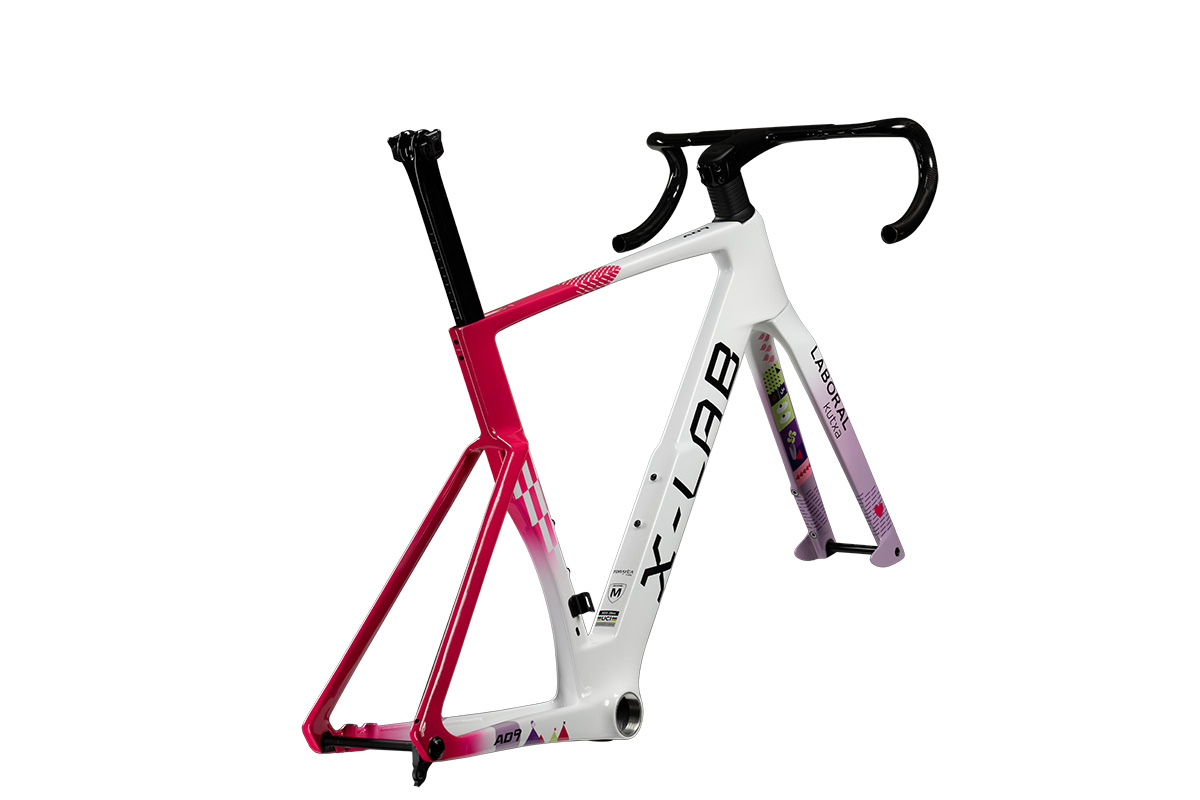

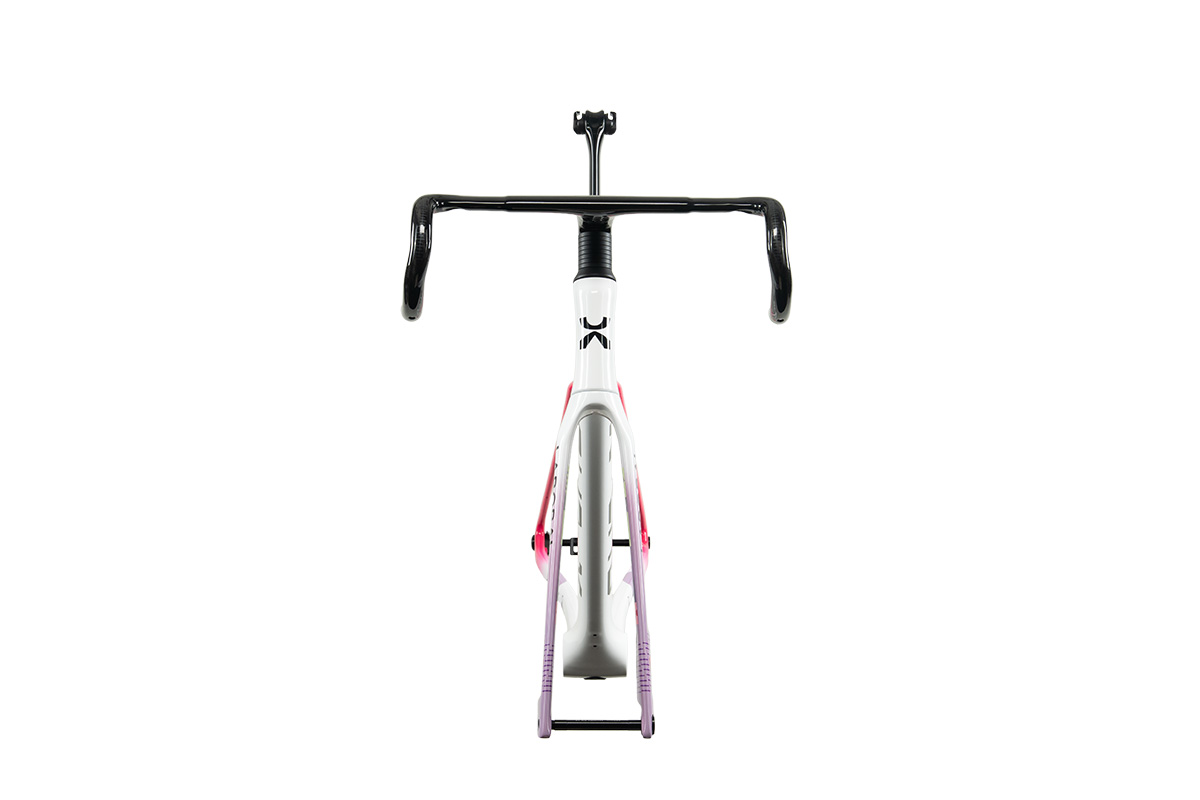

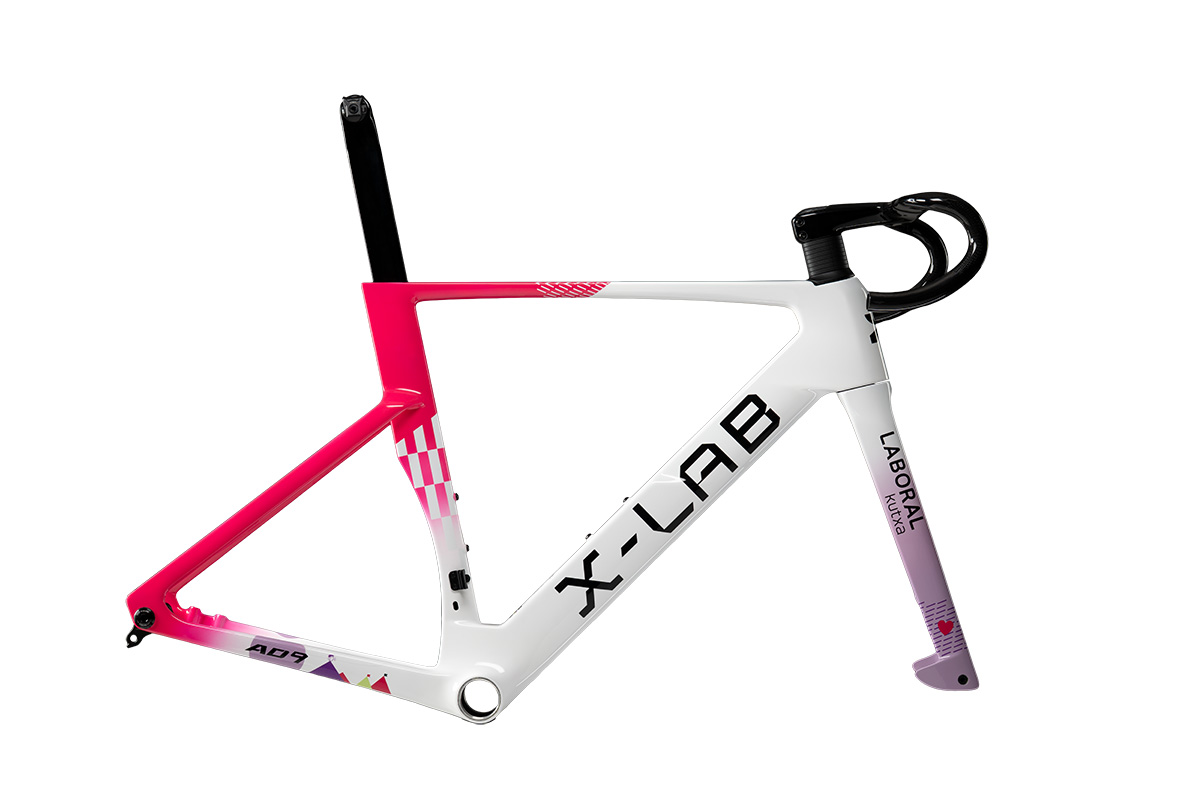

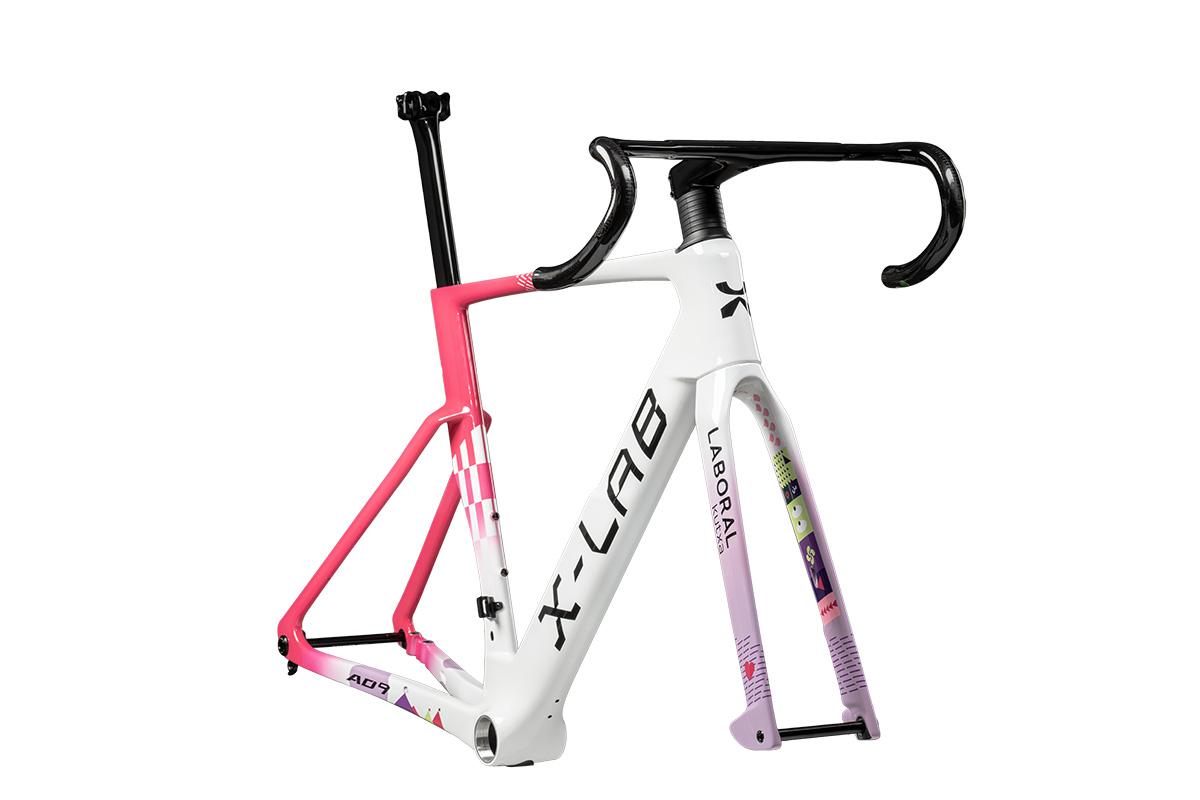

Laboral Kutxa Women Team Replica

Frame-AD9_Laboral-Kutxa-Women-Team-Replica_X-LAB_2026_2.12

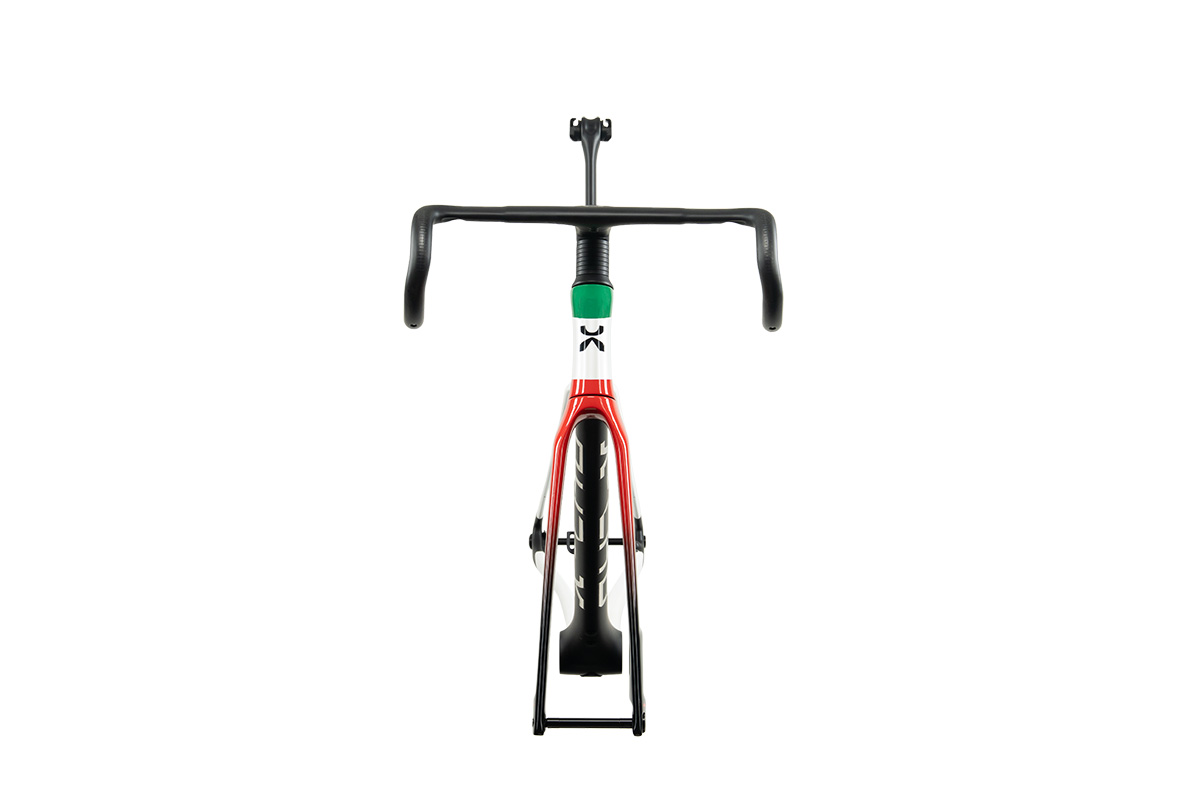

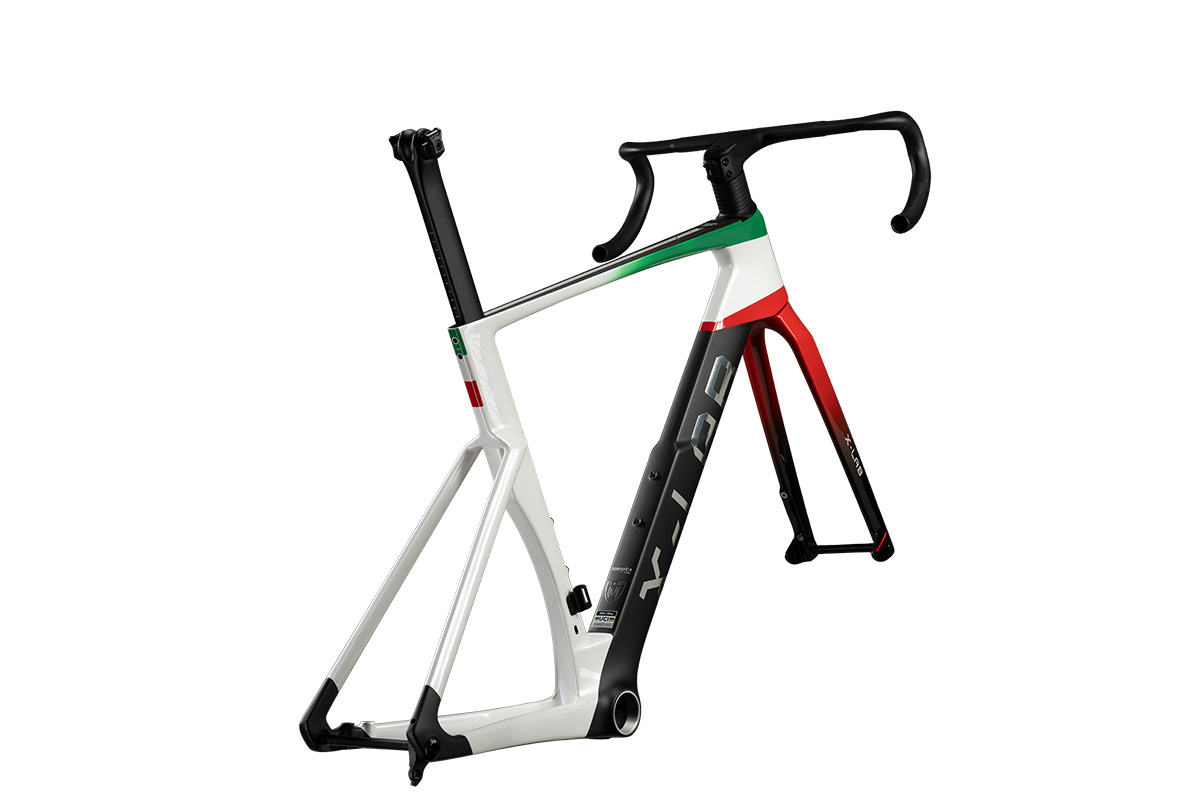

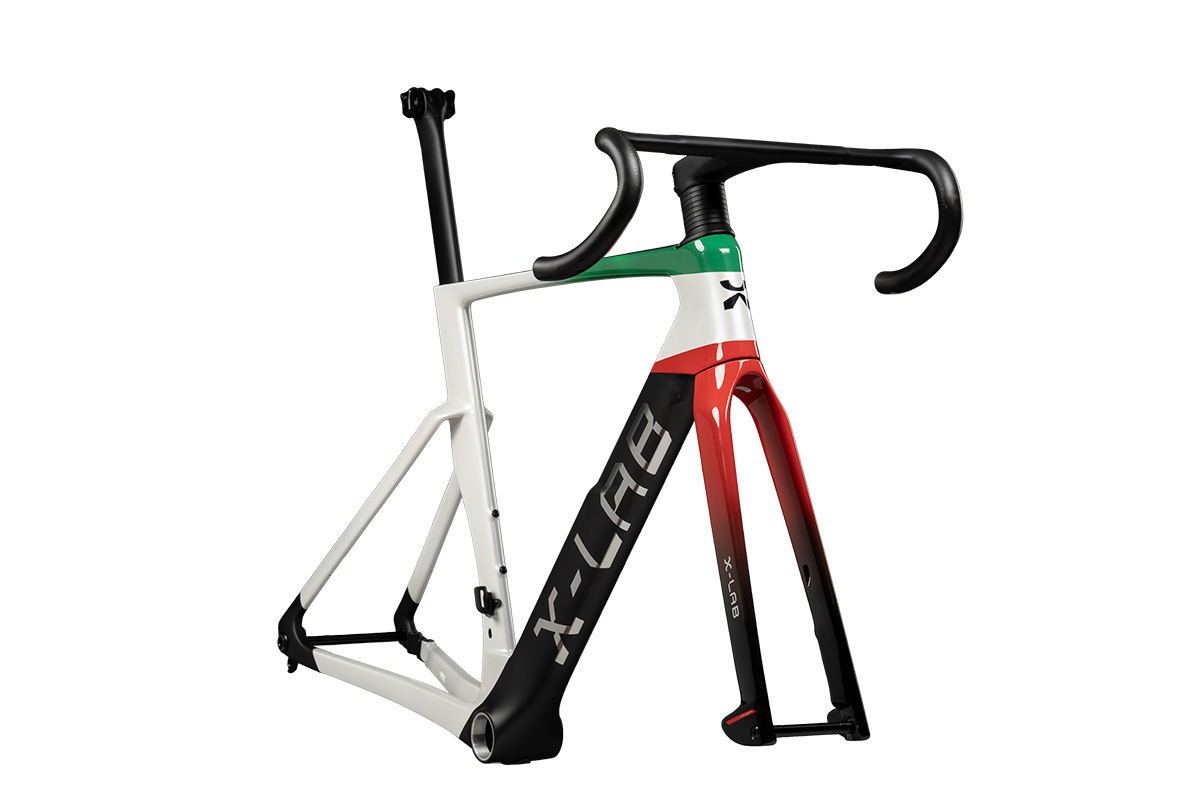

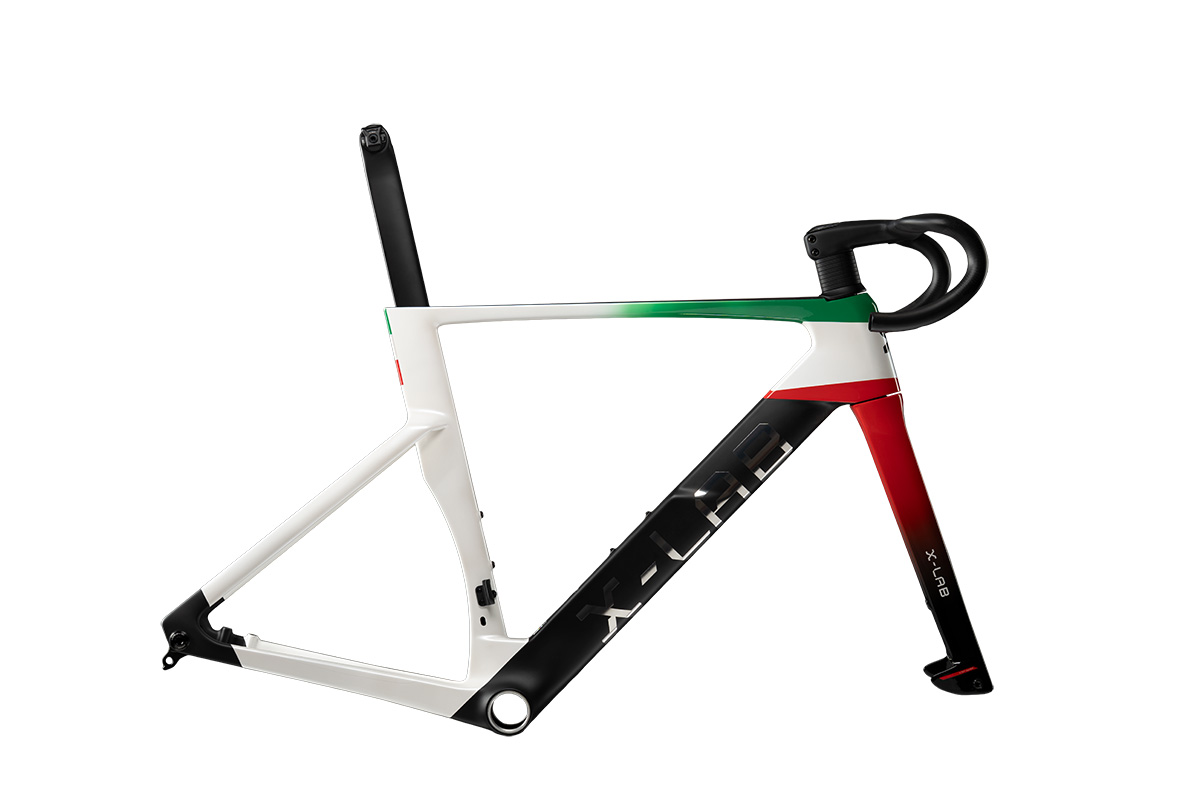

Italian Champion Edition

Frame-AD9_Italian-Champion-Edition_X-LAB_2026_2.8

【製品概要】

AD9は、X-LABにおけるエンジニアリングの頂点を象徴するモデルです。風洞実験を経て設計され、プロサイクリングの最高峰でその実力を証明したこのマシンは、XDSアスタナ・ワールドツアーチームの公式レース機材に採用されています。

すべてのチューブ形状、表面の継ぎ目、そして構造的要素の細部に至るまで、空気抵抗を最小限に抑え、スピードを最大限に引き出すためのリファインが施されました。

道が開け、集団のペースが上がるその時、AD9は最も重要な価値をもたらします。それは、CFD解析と風洞実験によって極限まで研ぎ澄まされた、純粋なエアロダイナミクスのアドバンテージです。
X-LABのラインナップにおいて、最速のロードバイク。それがAD9です。

■ World-Class Aero Road Bike

XDSアスタナの戦いによって幾度となくその実力を証明し、ワールドツアーマシンの可能性を再定義してきた一台。スペック、ジオメトリ、そして効率性。そのすべてが稀有なまでの高次元で融合し、新たな基準を打ち立てます。

■ A Mastery of Carbon Fiber

東レのT1100カーボンフレームを採用し、わずか6.8kg (Lサイズ)という重量を実現したAD9。そこには、数々のチャンピオンマシンを世に送り出してきたXDSの数十年にわたるカーボン成形技術の粋が注ぎ込まれています。

■ Dominion over Wind Resistance

最新の数値流体力学(CFD)を駆使して設計されたAD9は、Silverstone Sports Engineering Hub(英国)での過酷な風洞実験をクリア。世界最高峰のエアロロードバイクと肩を並べる、比類なき空力性能を手に入れました。

ad9-introduce-1

World-Class Aero Road Bike

XDSアスタナの戦いによって幾度となくその実力を証明し、ワールドツアーマシンの可能性を再定義してきた一台。スペック、ジオメトリ、そして効率性。そのすべてが稀有なまでの高次元で融合し、新たな基準を打ち立てます。

ad9-media-back3

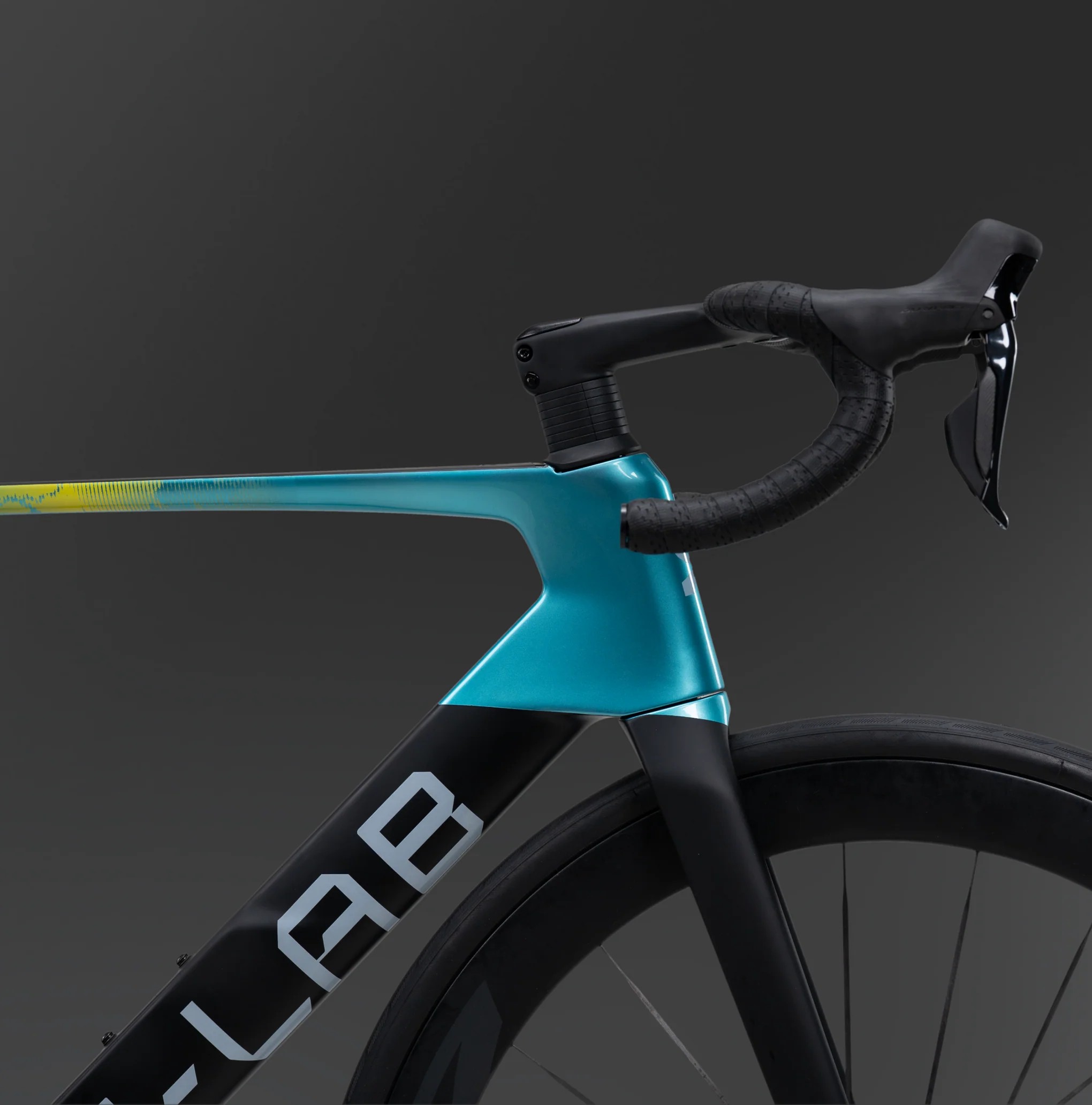

ad9-introduce-2

A Mastery of Carbon Fiber

東レのT1100カーボンフレームを採用し、わずか6.8kg (Lサイズ)という重量を実現したAD9。そこには、数々のチャンピオンマシンを世に送り出してきたXDSの数十年にわたるカーボン成形技術の粋が注ぎ込まれています。

ad9-introduce-3

Dominion over Wind Resistance

最新の数値流体力学(CFD)を駆使して設計されたAD9は、Silverstone Sports Engineering Hub(英国)での過酷な風洞実験をクリア。世界最高峰のエアロロードバイクと肩を並べる、比類なき空力性能を手に入れました。

Highlights AD9

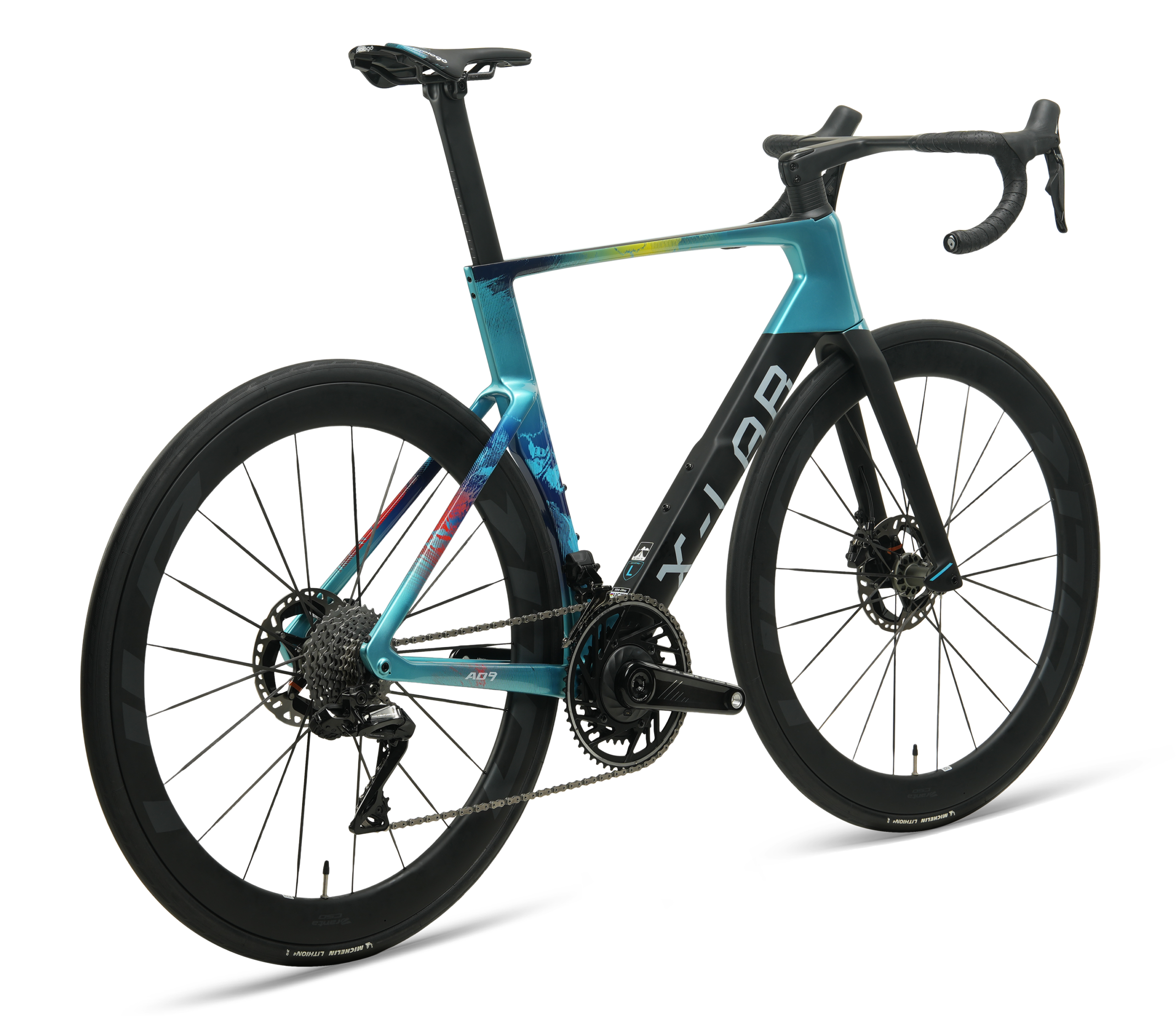

AD9-Astana-24-scaled

XDS carbon frameset with Toray T1100 | Full bike 6.8 kg

東レT1100カーボン採用のXDSカーボンフレームセット|完成車重量 6.8kg

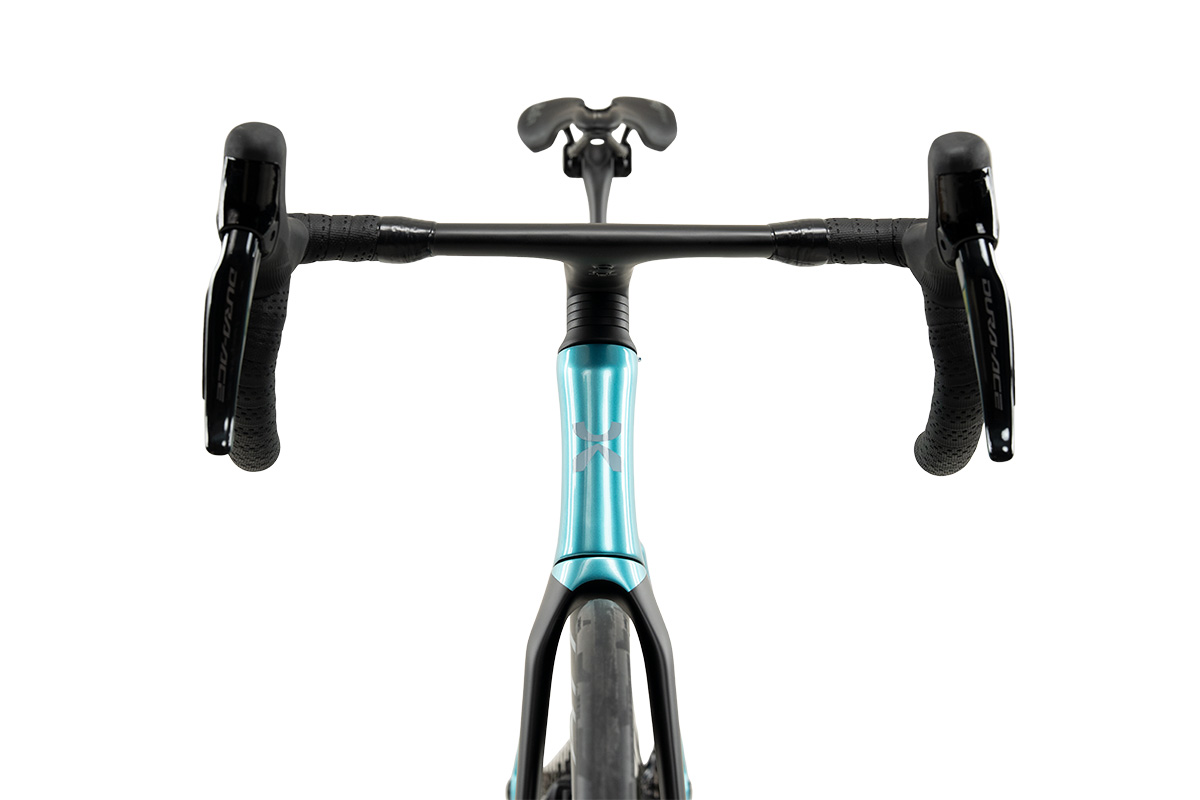

AD9_Astana-Team_X-LAB_2026_DSC06155

CFD + wind tunnel engineered aerodynamics for ultra-low drag performance

CFD解析と風洞実験により最適化されたエアロダイナミクスが、超低ドラッグ性能を実現

AD9-astana-f1

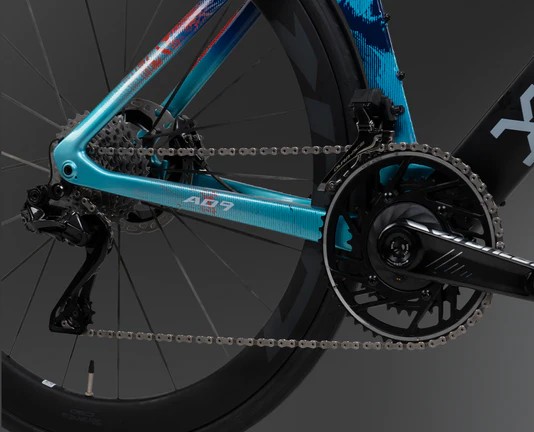

Branta carbon crankset with integrated power meter + Apple Find My anti-theft technology

Branta カーボン製パワーメーター内臓クランクセット + Apple社の「Find My(探す)」アプリと連携する盗難防止機能を搭載

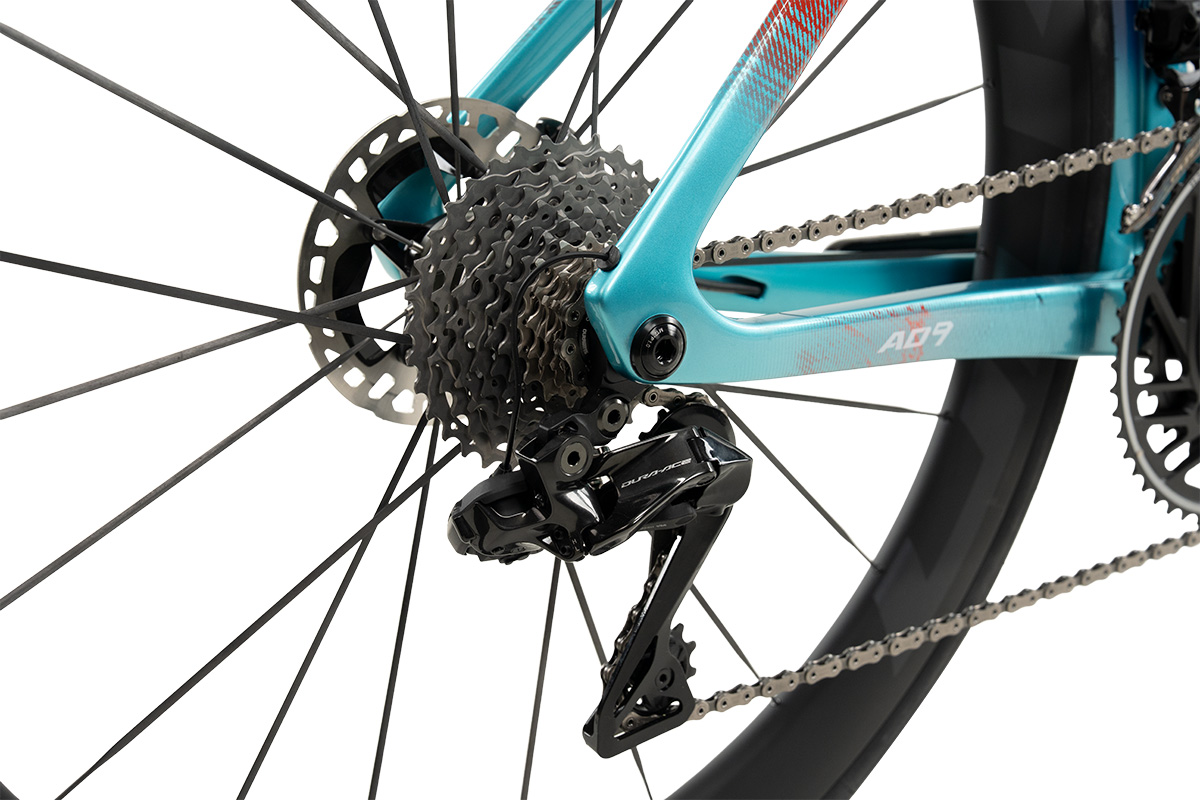

AD9_Astana-Team_X-LAB_2026_DSC06188

Shimano Dura-Ace Di2 groupset

Shimano Dura-Ace  Di2 電動コンポーネントセット

AD9-astana-f3

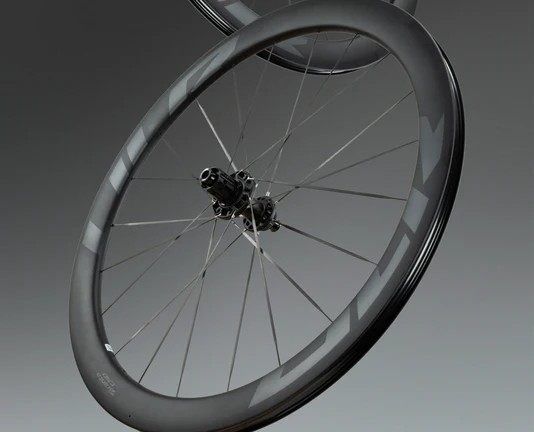

Branta C50 ULR carbon wheelset with carbon spokes | 1,230 g

Branta C50 ULR カーボンホイールセット(カーボンスポーク仕様)|軽量 1,230g

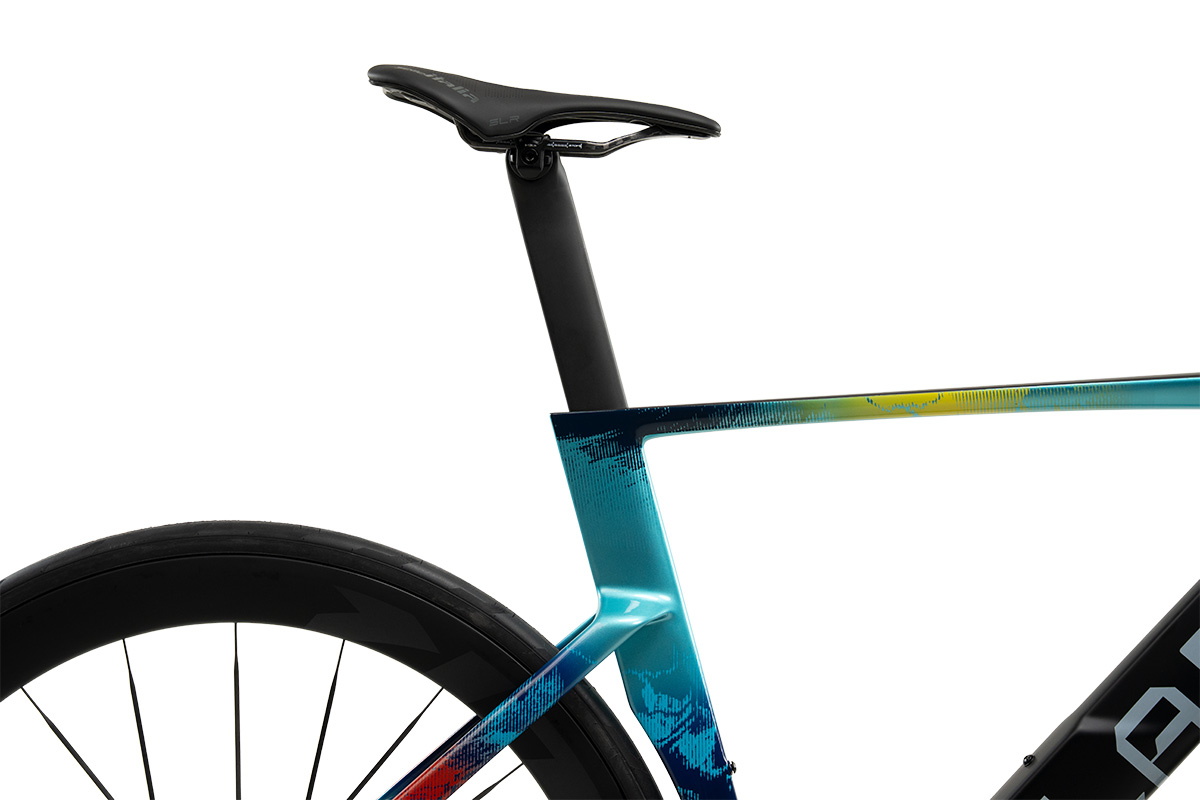

AD9_Astana-Team_X-LAB_2026_DSC06172

Aero carbon seatpost

エアロカーボンシートポスト

FAQ

Coming soon

Technical Specifications

AD9

項目 / Item仕様
フレーム / FrameXDS Carbon Frame(Toray T-1100)、UDH Compatible
フォーク / ForkXDS Carbon Fork(Toray T-1100)、100x12mm Thru-axle
ハンドルバー / ステム / Handlebar / StemBranta Carbon Integrated
シートポスト / SeatpostXDS Carbon Seatpost(Aero Profile)
リアディレイラー / Rear DerailleurShimano Dura-Ace RD-R9250 Di2
フロントディレイラー / Front DerailleurShimano Dura-Ace FD-R9250 Di2
シフター / ShiftersShimano Dura-Ace ST-R9270 Di2
ブレーキ / BrakesShimano Dura-Ace BR-R9270
カセット / CassetteShimano Dura-Ace CS-R9200(11-34T)
クランクセット / CranksetBranta Carbon Power Meter Crankset(52-36T)、29mm Alloy Spindle、Find My Anti-Theft Technology対応
ボトムブラケット / Bottom BracketT47(29mm)
ローター / RotorsShimano SM-MT900(F:160mm / R:140mm)
チェーン / ChainShimano CN-M9100
ホイールセット / WheelsetBranta C50 ULR(Carbon Rims & Spokes、Ceramic Bearings)
タイヤ / TiresMichelin Pro 5(700x28C)
最大タイヤクリアランス / Max Tire Clearance32C
サドル / SaddlePrologo Nago R4 PAS(Carbon Rails / Team Replica) or Selle Italia SLR Boost(Carbon Rails / Hawkeye)
重量 / Weight6.82 kg / 15.03 lbs(Size L)
サイズ展開 / Size OptionsXS / S / M / L / XL



Wheel Specifications(Branta C50 ULR)

■ リム / Rims

項目 / Item内容 / Details
素材 / MaterialT800 Carbon
リムハイト / Depth50mm
外幅 / External Width29mm
内幅 / Internal Width21mm
チューブレス対応 / Tubeless CompatibilityYes(Tubeless ready tape provided)
最大空気圧 / Max Pressure120psi(チューブ使用時) / 100psi(チューブレス)

■ スポーク / Spokes

項目 / Item内容 / Details
素材 / Materialブレードカーボンスポーク(チタンエンド)
組み方 / Lacing Pattern                 Front 2:1 / Rear 2:1
本数 / Spokes Number        Front 21 / Rear 21

■ ハブ / Hubs

項目 / Item内容 / Details
素材 / Material軽量アルミ合金
フリーボディ / Drive Body TypeShimano HG(Sram XDR optional)
駆動機構 / Driver Mechanism                チタンクラッチ・ラチェット(72T)
ベアリング / Bearings高精度ベアリング(Hope group)
O.L.D.Front 100mm / Rear 142mm(12mm Thru-axle)

■ 一般 / General

項目 / Item内容 / Details
ブレーキタイプ / Brake TypeCenter lock disc brake
最大荷重 / Weight Limit110kg
ホイール重量 / Wheelset Weight1240g

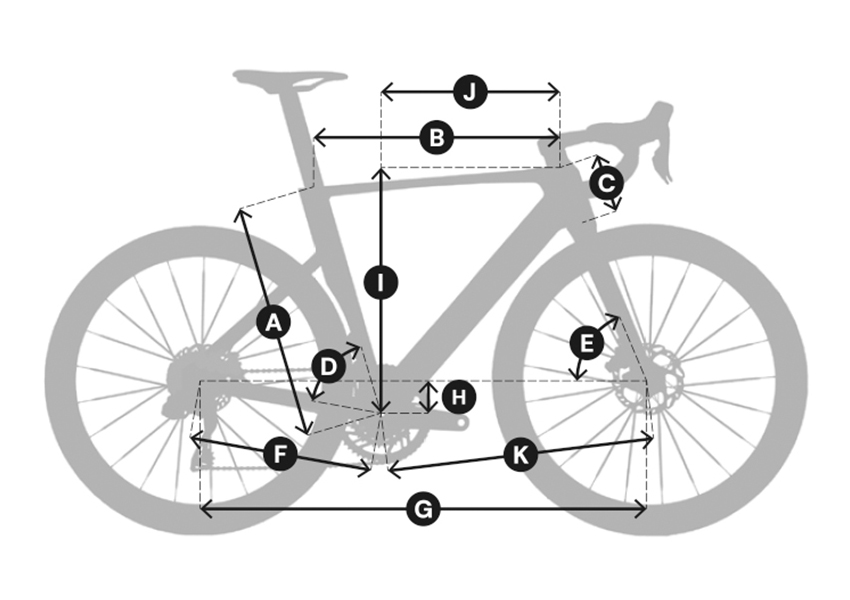

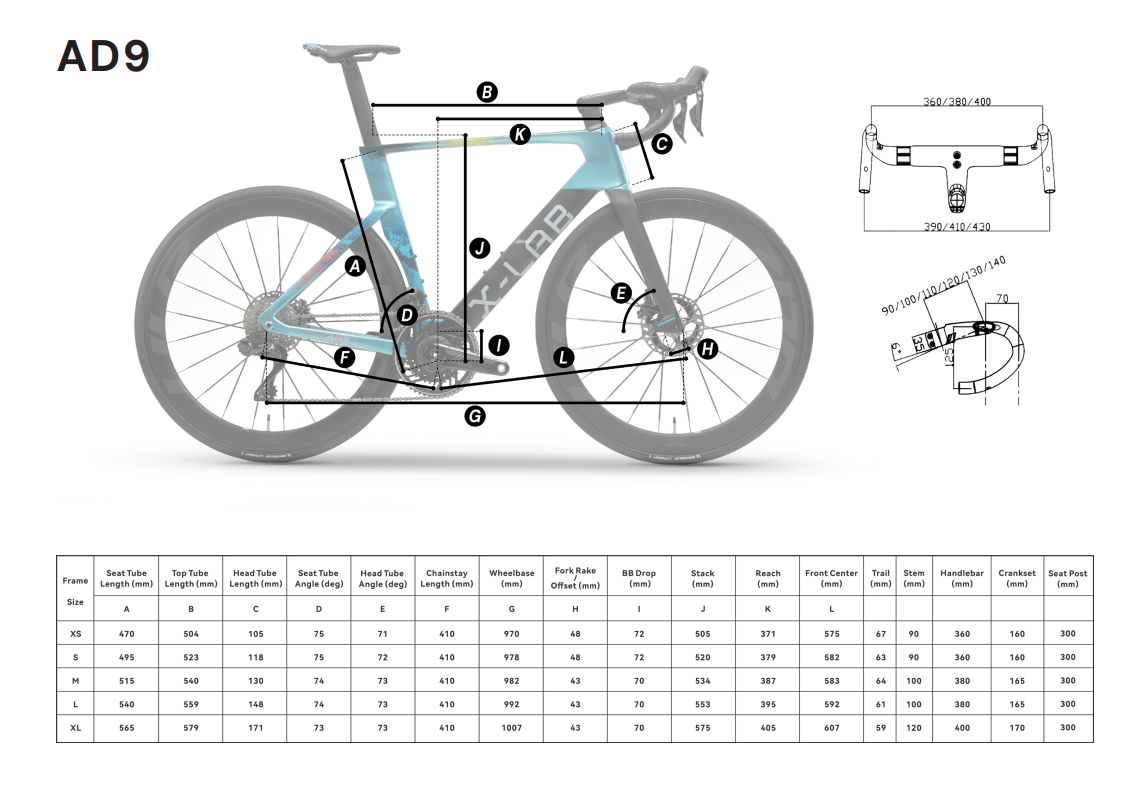

Geometry & Dimensions

X-LAB-Geometry-AD9-AD8

Basic geometry

項目 / ItemXSSMLXL
A — シートチューブ長 / Seat Tube Length470mm495mm515mm540mm565mm
B — トップチューブ長 / Top Tube Length504mm523mm540mm559mm579mm
C — ヘッドチューブ長 / Head Tube Length105mm118mm130mm148mm171mm
D — シートチューブ角 / Seat Tube Angle75°75°74°74°73°
E — ヘッドチューブ角 / Head Tube Angle71°72°73°73°73°
F — チェーンステー長 / Chainstay410mm410mm410mm410mm410mm
G — ホイールベース / Wheelbase970mm978mm982mm992mm1007mm
H — BBドロップ / Bottom Bracket Drop72mm72mm70mm70mm70mm
I — スタック / Stack505mm520mm534mm553mm575mm
J — リーチ / Reach371mm379mm387mm395mm405mm
K — フロントセンター / Front Center575mm582mm583mm592mm607mm
O — スタンドオーバー / Stand Over753mm774mm792mm811mm834mm

Component geometry

項目 / ItemXSSMLXL
サイズ / SizeXSSMLXL
フォークオフセット / Fork Offset48mm48mm43mm43mm43mm
トレイル / Trail67mm63mm64mm61mm59mm
ハンドル幅 / Handlebar360mm360mm380mm380mm400mm
ステム長 / Stem90mm90mm100mm100mm120mm
クランク長 / Crankset160mm160mm165mm165mm170mm
シートポスト長 / Seat Post300mm300mm350mm350mm350mm



AD9-X-LAB-geo

X-LAB Warranty

Coming soon

Coming soon

Coming soon

ご購入ガイド

Click & Collect (クリック&コレクト)について

注文・決済はオンライン(クリック)で行い、納車・納品(コレクト)は店舗を経由して行う「クリック&コレクト」というシステムを導入しております。

Sports-Wオンラインストアでバイク(完成車・フレーム・ホイール)を購入いただく際には、注文・決済はオンラインで行い(クリック)、納車・納品はショップ店頭でお受け取り(コレクト)していただく「クリック&コレクト」というシステムを導入しております。

製品の組み立て、納車・納品、メンテナンスは、両ブランドそれぞれの正規取扱販売店の中でも「クリック&コレクト」システムの提携先となるサイクルショップにて承ります。

ご購入の際には、

    1. 【ショップの選択】:組み立てを依頼するショップを提携先サイクルショップのリストの中からお客様に選んでいだだきます(購入画面に選択肢リストが現れますので、お客様にとって最もご都合の良い店舗をクリックしてください)。
    2. 【組み立て】:組み立ては選択していただいたショップにて承ります。作業前・作業完了の際には、担当ショップよりお客様へ直接ご連絡いたします。
    3. 【納車・納品】:納車・納品は、「店頭での受け渡し」または「ご指定の場所への配送」のどちらかを選択可能です。購入画面に選択肢が現れますのでどちらかをクリックしてください。
    4. 【メンテナンス】:納車・納品後も、担当ショップにおいて引き続きメンテナンスを受けることが可能になります。

お客様にとってご都合の良い正規取扱販売店がショップの選択肢の中にない場合は、お客様自身でメンテナンスを受けていただけるショップを探していただく形になります。

ご購入の際には下記の「ご購入の流れ・規約」を必ずご確認ください。

ご購入の流れ・規約

【重要】バイク(完成車・フレーム・ホイール)のご購入について

当オンラインサイトでご購入いただく完成車・フレーム・ホイールは、全て当社提携先の正規取扱販売店で組み立てをします。納車方法は、店頭または配送を選ぶことができます。

    • 当オンラインサイトではご購入いただく完成車・フレーム・ホイールの取り扱いついては、全て当社提携先の正規取扱ショップで組み立て・配送等を行います。
    • 正規取扱ショップはお客様ご自身で選択できます。※ショップによっては自宅配送を承れないケースが一部ございます。
    • ご購入の際に記入していただく「購入者ご連絡先」は、正規取扱ショップと共有いたします。
    • 当オンラインストアと正規取扱ショップ店頭での販売価格が異なる場合がございます。また、店頭での値引きやポイントサービスなどの対象外となります。
    • 「完成車・フレーム・ホイール」と、「その他の商品」は同時にご注文いただくことが出来ません。お手数ですが別途ご注文ください。

【オンラインストアでのご購入の流れ】

    1. ご希望の商品ページより仕様を選択してください。ビルドキット&フレーム、サイズ、カラー、それぞれの選択肢を選び、「カートに入れる」ボタンをクリックしてください。(カートに入らない場合は「リセット」ボタンを押してから再度選択してください。それでも入らない場合は在庫切れです。)
    2. 「バイク購入注意事項」が表示されます。内容をよくお読みになり「同意する」をクリックしてください。「同意しない」の場合はご購入に進むことはできません。
    3. 商品がカートに追加されると、画面上部に「カートを表示」ボタンが現れます。ボタンをクリックしてください。
    4. 「ショッピングカート」が表示されます。クーポンがある場合は「クーポンコード」を入力し、「クーポンを適用」をクリックしてください。
    5. 「お受け取り方法とお支払方法の選択へ進む」をクリックしてください。
    6. 「Checkout/お客様情報」が表示されます。請求先情報の詳細を記入してください。
    7. 販売店舗を選択してください。
    8. お受け取り方法を「ご自宅にお届け」または「販売店舗にて引き取り」のどちらかを選択してください。
    9. お支払方法を選択してください。お支払方法は4つの中からお選びいただけます:クレジットカード、ペイパル、銀行振込、分割払い(ショッピングクレジット=JACCSによる審査あり)
    10. 内容をよくご確認の上、「当ショップの利用規約と個人情報の管理に同意します」に☑チェックを入れてください。
    11. 「注文受付/注文完了」が表示されます。ご注文詳細をご確認下さい。
    12. 同時に確認メールも送信されます。メール通知が受け取れる状態にしてください。迷惑メール設定、受信拒否設定になっていないことをご確認下さい。
    13. 「マイアカウント」より注文履歴をご確認いただけます。

万が一、確認メールが届かない場合でも、「Sports-W.com」トップページ右上の、携帯ならば「三」マーク、PCならば「人の形のマーク」をクリックし、「マイアカウント」にログインしてください。「注文履歴」や配送状況の「ステータス」をご確認いただけます。

【店頭での受け取りの場合】

    • 受け取り(納車・納品)予定日については、ご注文完了後、選択していただいた担当ショップより直接ご連絡をいたします。
    • 店頭で工賃やその他費用が別途発生する場合があります。その場合は店頭でご精算いただきます。

【ご自宅配送の場合】

    • 配送(納車・納品)予定日については、ご注文完了後、選択していただいた担当ショップより直接ご連絡をいたします。
    • 利用可能な大型品配送便にて配送いたします。一部離島など、お届けできない地域があります。その場合はご注文をキャンセルとさせていただきます。
    • バイクの納車後、前輪取付・ハンドル取付・サドルの高さ調整などをお客様自身で行う必要があります。別途ご自身で適切な工具をご用意いただく必要があります。
    • 箱のサイズは「長さ170cm × 高さ85cm × 奥行25cm」となります。
    • 配送先が集合住宅等の場合など、玄関先まで運べない場合があります。
    • また、箱が不要な場合でも処分を承ることは出来かねます。

【保証について】

バイク製品は、各メーカーが定める保証(ワランティ)制度の適用対象となります。

共通:

    • これらの保証(ワランティ)制度は、製品の耐用期間中における通常使用で発生した不具合に対し、有償または無償で修理または交換を行うものです。
    • 本制度は、製品を最初にご購入いただいたお客様に限り適用されます。
    • また、日本国内での対応は、Sports-Wオンラインストア(ウインクレル株式会社)および日本国内の正規取扱販売店にてご購入いただいた製品にのみ適用されます。

詳細につきましては、各製品ページ内の「保証(ワランティ)制度」タブをご確認ください。
